快捷键仅供参考，实际以自己使用为准
JewelCAD支撑包下载
下载地址
解压密码:
界面
菜单

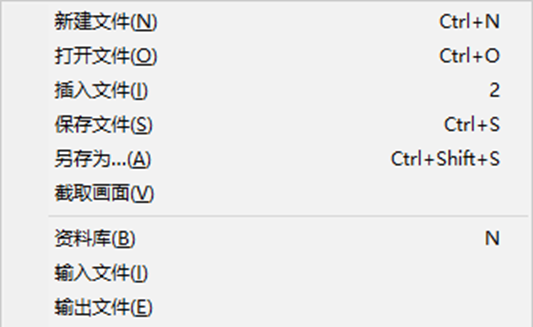

文件
新建文件：关闭现在文件，新建空白工作
打开文件：关闭现在文件，打开其他文件
【2】插入文件：将其他jcd文件插入到现在的工作中
【N】资料库：打开自定义的资料库工具箱
输入文件：STL、dxf、igs文件要通过这里插入
输出文件：把现在文件输出为其他格式

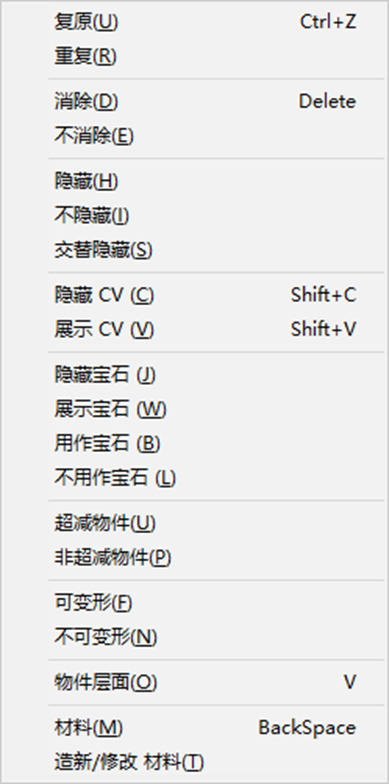

编辑
【Ctrl+Z】复原：撤销操作到上一步
重复：回到下一步
消除：删掉选择的工件
【Alt+E,H】隐藏：将工件隐藏到背面
【Alt+E,I】不隐藏：将所有的工具显示到正面
【Alt+E,S】交替隐藏：将正面和背面交换
【Shift+C】隐藏CV：隐藏控制点
【Shift+V】显示CV：显示控制点

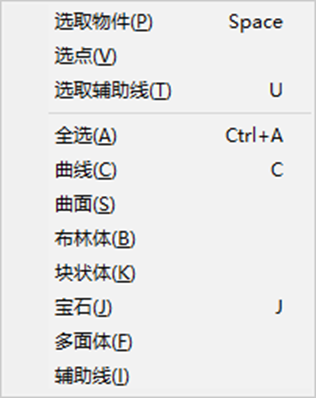

选取
【空格】选取物件：选择状态，最常用的状态，可以选择模型，按住shift选择点，拖动框选，点击单选，再次点击反选
【C】曲线：选择所有曲线，加完支撑后选择删除整理

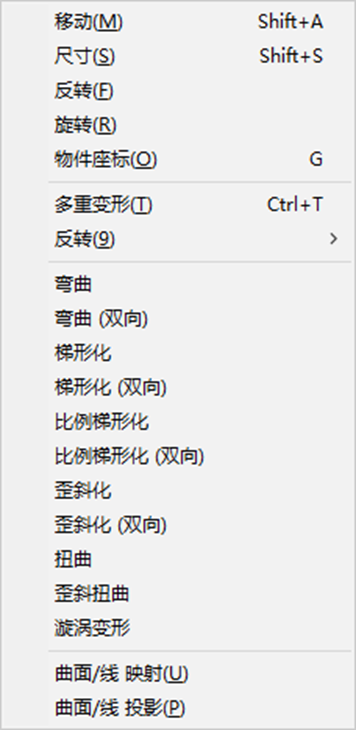

变形

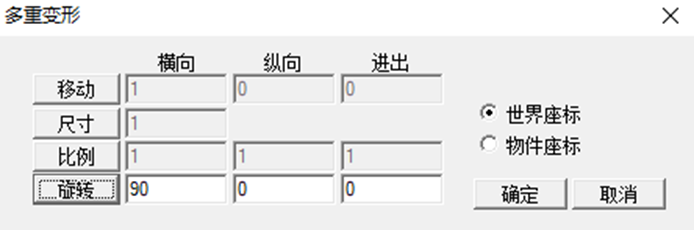

【Ctrl+T】多重变形：将选取的工件进行各种移动，放大缩小，旋转
前面移动、尺寸、比例、旋转，点击切换激活，激活后会进行变换。
比例：关掉所有其他，只激活比例，改为1，0，1，可以把所有的选择物体贴到0位上
工具栏
复制工具
变形工具
曲线工具列
选择这些曲线工具后，按Shift点曲线，可以使用当前曲线工具编辑选择的曲线
曲面工具
布林工具
JewelCAD加支撑演示流程
导入打开文件
拖动文件到软件窗口
文件-打开文件 打开文件
文件-导入文件 把文件导入到现在的环境里
准备加支撑
按T到上视图，【Shift+空格】全图显示所有工件
选择将要加支撑以外的工件，【alt+E】编辑-【H】隐藏到背面
选择将要加支撑的工件，使用移动到正中心
按R切换到右视图，确保在左右正中位置
按F切换到正视图，确保左右正中
使用旋转工件到合适的角度
使用将工件底面移动到零位，再往上拉3mm
按N打开资料库，选择支撑工具调入
使用移动，尺寸将支撑摆在相应的位置
选择支撑和工件，联集成一个文件
